Graphtec数据平台GL7000系统
一种模块化数据采集单元
关于数据平台GL7000系统
新一代数据采集单元可以根据需要测量期望的信号，并且可以扩展到添加不同放大器调制的其他应用中。它可以附接到具有触摸面板的显示模块，用作独立单元或嵌入系统。

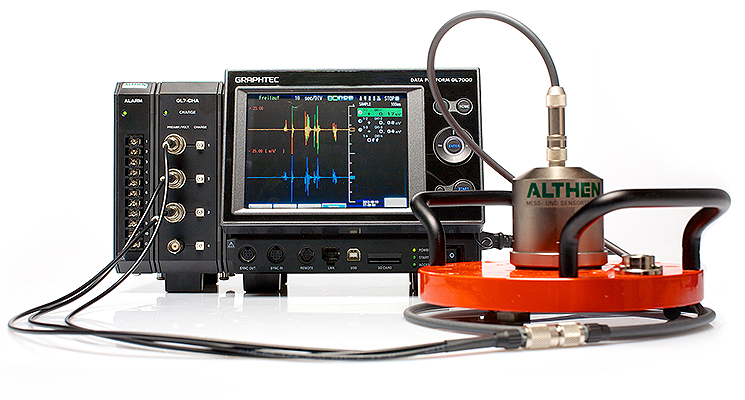

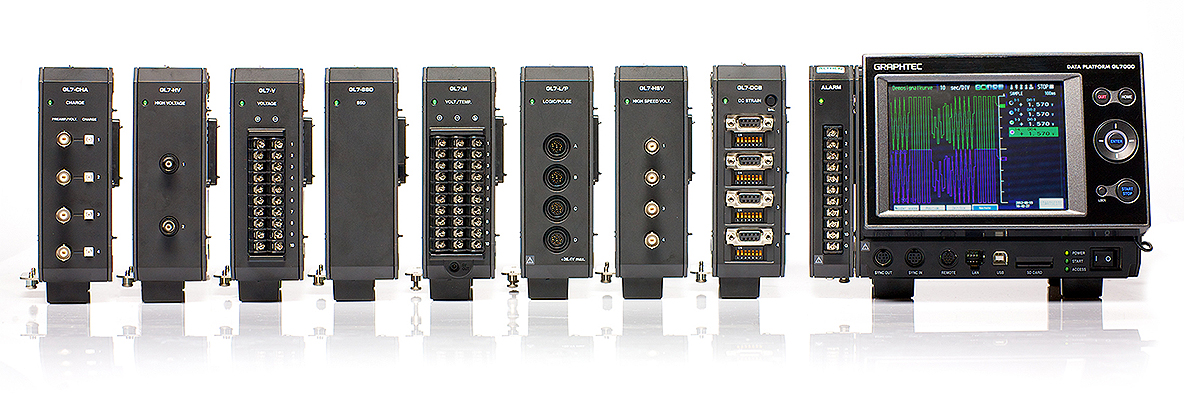

GL7000系统
- 7种类型的电压，温度，直流应变，振动和脉冲可用的输入模块
- 4种功能模块：显示，SSD，报警，电压输出
- 最多可以连接10个模块。
- 灵活的模块组合允许各种测量
- 带有触摸面板的高清显示模块，既可单机操作，也可嵌入系统。
- 2连接到PC的接口：USB 2.0和以太网
- 4个目的地保存录制的数据：构建RAM，构建闪存，SD存储卡和SSD模块。
特异性
型号
GL7000
模块数量
附加到多达10个模块（* 1）
输入通道数
GL7000的1个最大112个通道
外部输入/输出信号（* 2）：
输入
启动/停止，外部触发，外部取样，自动平衡(*3)
信号类型：触点（继电器），开路电压，电压
输出
触发，忙(*3)，报警(10通道)(*4)
信号类型：开路收集器（由电阻10kΩ上拉）
触发、报警功能:
触发动作
通过触发开始或停止捕获数据
触发重复
Enabled (ON):自动重新武装，开启下一个数据捕获功能
已禁用（关闭）：数据捕获在单个触发器中完成
触发源
启动:关闭，测量信号，警报，外部信号，时钟，星期或时间
停止：关闭，测量信号，报警，外部信号，时钟，周或时间
触发测量信号的确定条件
c组合:信号电平或信号边缘的或或与条件
模拟：更高/升高，较低/下降，窗口，窗口
逻辑（* 5）：更高/升高，较低/下降
脉冲(*5):高/上升，低/下降，窗入，窗出
报警判定条件(*6)
c组合:信号电平或信号边缘的或或与条件
模拟：更高/升高，较低/下降，窗口，窗口
逻辑（* 5）：更高/升高，较低/下降
脉冲(*5):高/上升，低/下降，窗入，窗出
报警输出
10频道
预触发（* 7）
触发前数据数:达到指定的捕获数据数
计算功能:
渠道之间
两个模拟输入的加、减、乘、除运算(采样速度限制为10个采样/s(间隔100毫秒)。可用的算术元素和输出目的地是模拟输入通道1到100。)
统计
从平均值，峰值，最大值中选择两个计算。，最小的实时和重放(*8)
移动显示范围的功能
数据的开始、中心或结束、触发点、特定时间(绝对时间、相对时间)、调用游标
搜索功能
搜索捕获数据中的模拟信号电平，逻辑信号模式，脉冲信号电平或报警点
注释功能
可以在每个通道中设置注释（最多31个字母数字字符）
消息/标记函数
消息：可以为任何定时记录已注册的消息或输入的消息。最多可预先注册8条消息。
标记：标记能够记录发生警报或电源故障。
恢复
在电源恢复后自动恢复在数据捕获期间发生电源故障时（* 9）
FFT分析功能(固件版本。1.20或更高版本):
分析频率范围
0.08,0.2,0.4,0.8,1.6,2,3.2,4,8,20,40,80,200,400,800Hz，2,4,8,20,40,80,200,400kHz
点数
500，1000,2000,4000,10000
窗口功能
矩形，汉宁，汉明，黑人，平顶，指数
平均
求和平均，指数平均，峰值保持
渠道
4通道
功能
Y-T，线性，功率，PSD，交叉，传递函数，相干，COP
显示模式
以太网(10 BASE-T/100 BASE-TX)， USB 2.0(高速)
网络功能
WEB服务器、FTP服务器、FTP客户端、NTP客户端、DHCP客户端
USB驱动器模式
模拟USB存储器设备（* 10）
存储设备:
内置
RAM(200万个样品，内置放大器模块)，
闪存（2 GB，内置主模块）
外部（* 11）
SD卡(支持SDHC，最大32GB)插槽，SSD(约128GB)
捕获数据的文件限制为2GB
数据保存功能:
获取的数据(* 11)
内置RAM，内置闪存，SD存储卡，SSD（数据直接保存到其中。）
内置RAM中的数据
以1为增量的200万个样本的指定数量的数据
自动保存(* 11)
可用于内置RAM
Enabled (ON):自动保存内存中的数据到内置的Flash、SD存储卡、SSD
已禁用（关闭）：电源关闭后，RAM中的数据不会维护
捕获模式（* 11）
模式：关闭，正常，环，继电器
戒指（* 12）：保存最近的数据（捕获数据的数量：1000到2000000点，数据目的地：内置RAM，内置闪存，SD存储卡，SSD）
继电器（* 13）：在停止捕获数据之前将数据保存到多个文件，直到停止捕获数据（数据目的地：内置闪存，SD存储卡，SSD）
数据采集期间(*15)
在两个窗口中显示信息，热插拔SD存储卡，在光标之间保存数据。
备份(* 11)
备份间隔：OFF，1,2,6,12,24小时。
数据目标:SD卡、SSD、FTP服务器
备份的数据目标不能指定为捕获数据目的地的同一存储器。
工程尺度功能
测量值可以转换为工程单元
模拟电压:转换四个参考点(增益，偏移)
温度：通过两个参考点（偏移）转换
脉冲计数：转换两个参考点（增益）
单元之间的同步
开始和触发（* 14）
时钟精度(23°C)
±0.002％（每月偏差约50秒）
操作环境
0 ~ 45°C, 5 ~ 85% RH(无冷凝)
电源
100 ~ 240v AC, 50 ~ 60Hz
能量消耗
140年弗吉尼亚州
标准配件
快速指南，光盘，交流电源线
外部尺寸（W X D X H）
主模块：约。193 x 141 x 160 mm（不包括投影），
报警输出端子：约。30 x 136 x 145 mm（不包括投影）
重量
主模块：约。2.2千克，报警输出端子：约。350 G.
