TD-01便携式数字指示器
连接应变传感器的数字指示器
关于TD-01

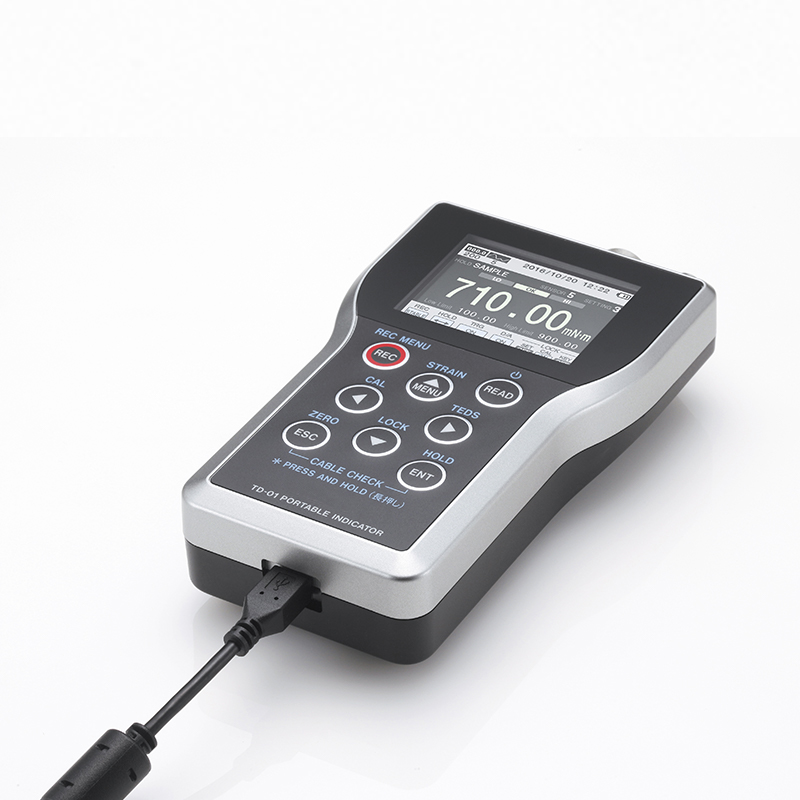

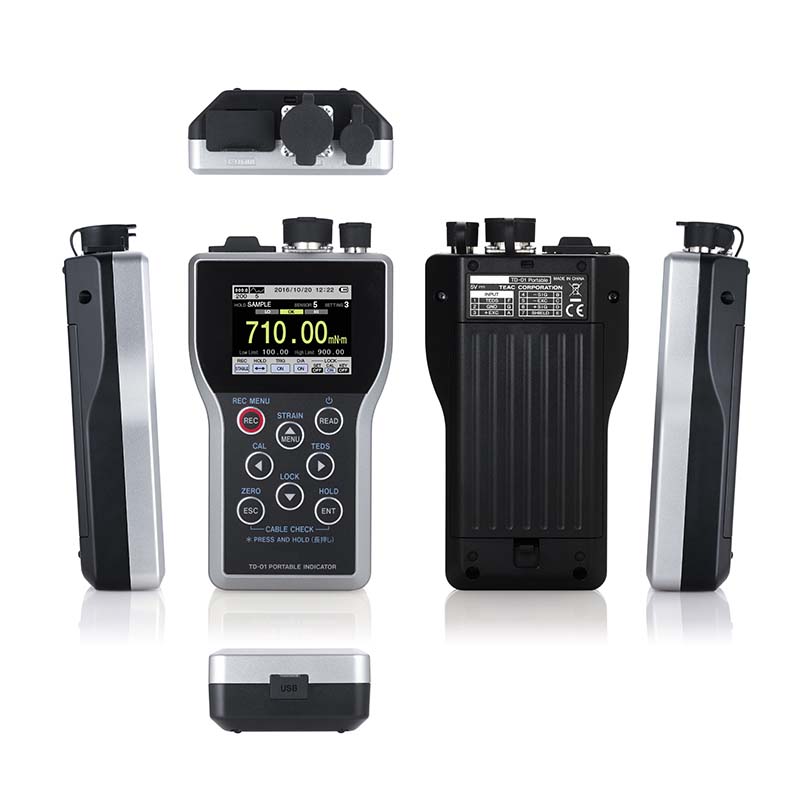

TD-01便携式是一个数字指示器,与应变传感器连接。该设备以指示值或图形显示的方式显示传感器的输入信号,具有以下特点:彩色图形液晶显示,高速处理A/D转换器,指示灯记录,中断检查和支持ted。
TD-01非常便携,配备了高功能和卓越的成本效益。
应用程序
- 电阻焊接中力的测量
- 冲压件的力测量
- 踏板力的测量
TD-01的特点
- 高性能彩色图形液晶显示屏
- 波形和条形仪表显示功能
- TEDS功能(自动校准)
- 指示值列表
- 静态应变显示模式
- 中断检查
- 双输入
- 双语支持(英语和日语)
- 多路供电系统
- D / A输出
- Specificaties
- 数据表
Specificaties
兼容的传感器
应变计传感器

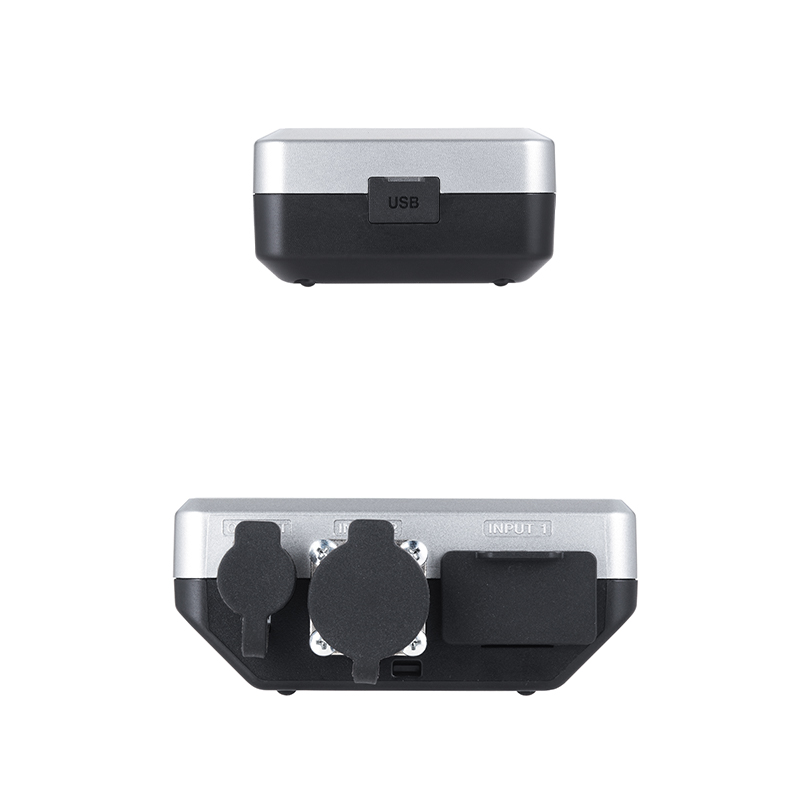

信号输入端子
圆形连接器(NDIS7P)/终端组(一次只连接一个)
励磁电压
直流,2.5 V±5%(最大电流30mA)
信号输入范围
±5 mV / V
D / A输出
±2 v
校准范围
0.3 mV/V - 5.0 mV/V
校准精度
0.1% F.S.(当使用1m标准TEAC Φ8时,6芯屏蔽电缆350Ω阻抗,当5mV/V时)
非线性
0.01% F.S. + 1位(当5mV/V时)
零点漂移
在0.5 μV/°C范围内(输入转换值)
增益漂移
0.005% /ºC或更少
A / D转换
1000次/秒,24位
输出电压
±2.0 V
决议
70.16μV typ
非线性
0.02% F.S.或更少
电力供应
4节碱性或镍氢AA电池USB总线电源(内置Micro-USB B连接器)
工作温度范围
0℃至40℃
