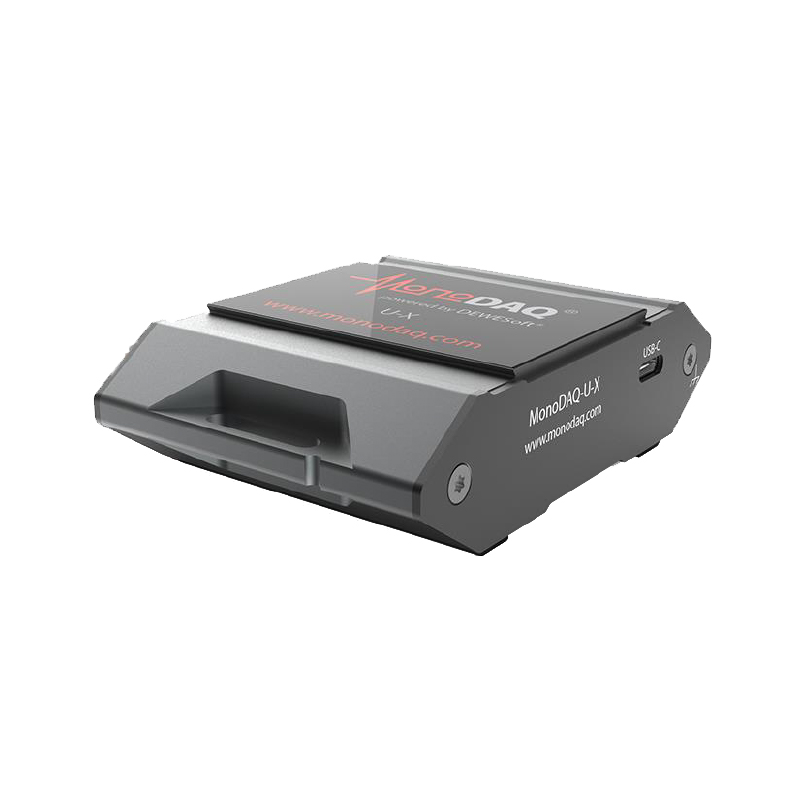

monodaq-u-x

用于电压,电流,温度,应变和电阻测量的多功能,隔离USB数据采集装置

monodaq-u-x

关于monodaq-u-x

Monodaq-U-X是一个完全隔离的USB测试和测量设备,具有全软件支持DEWESOFT数据采集软件。8多功能前销引脚可配置为模拟或数字输入或输出。

主要特点

•USB和前端之间的电源和信号隔离
•马克斯。采样速率:50 kS/s,分辨率:16位
•最多可连接2个全桥应变仪或最多4个热电偶
•最大4个差分或8个单端电压输入
•电流输入内部分流器(0.5欧姆)
•模拟输出(+/- 4 V,14位,50 ks / s)
•最大8个数字输入或输出
1线,I2C和UART接口在前连接器
•内部湿度传感器
•内部IMU(3轴加速度计和3轴陀螺仪)

应用程序

•嵌入式物联网系统功耗测量
•工业机械和测试台的模拟测量前端
•工业质量控制中的应变测量
•工业状态监测(电压,温度,电流)
•单板电脑的精密测量前端(覆盆子PI,Lattepanda等)
•董事会开发的精确实验室电源

软件

请下载MonoDAQ-U-X免费软件点击这里


MonoDAQ软件分析


整体工作原则

Monodaq-U-X从背板上的USB-C端口供电,因此通信和电源需要单个USB-C电缆。在USB连接器之后直接隔离电源和通信信号,这使得微控制器和设备的前端完全电焊隔离。前端连接器具有8个多功能引脚,可配置为模拟输入或输出或作为数字输入或输出。前端是在Dewesoft软件中的频道设置表的帮助下配置。
在测量链的核心是sigma-delta ADC,最大采样速率为50 kS/s,分辨率为16位。如果只使用一个输入通道,信号是无信号,带宽为0.4*fs(采样频率)。如果使用多个模拟输入通道,则信号在ADC前复用。它可以选择多达8个单端电压输入和多达4个差分电压输入。一半的通道可以有10v的高输入范围,而另一半限制在2v,因为这些通道上没有分压器。

设备之间的同步

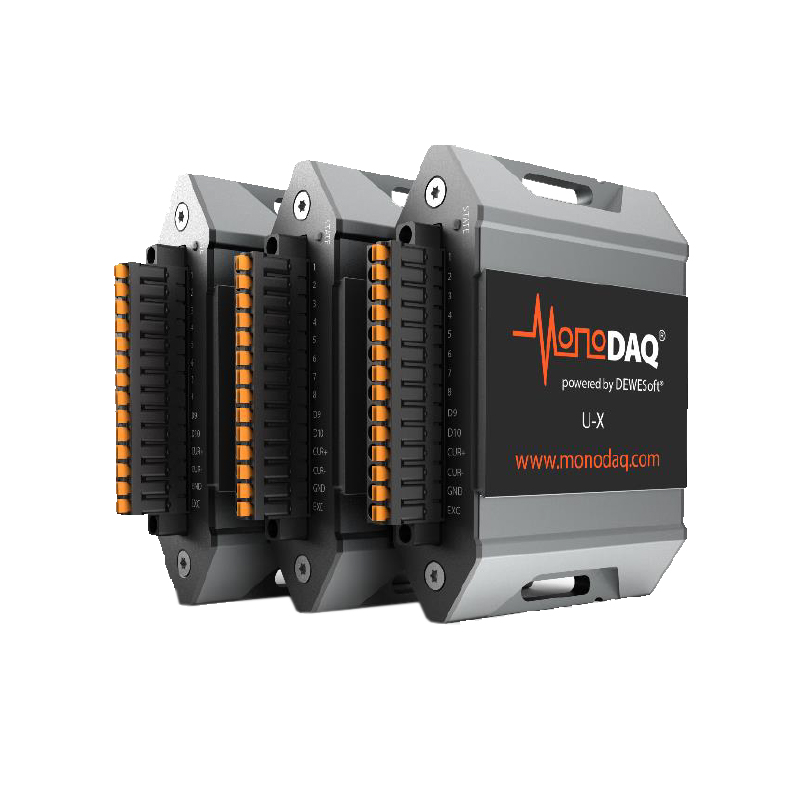

可以使用多端口USB集线器连接多个Monodaq-U-X设备。如果所有设备连接到同一集线器,则确保设备之间的Syncrhonization。多个集线器可以连接到顶级集线器,但请参阅Monodaq支持在市场上的兼容USB集线器。

规格

最大采样率(1通道)
50 ks / s
解析度
16位
Max。差分电压输入的个数
2(±10 V…±100mv量程)或4 (2v…±100 mV范围)
Max。单端电压输入数
4(±10 V ...±100 mV范围)或8(5 V ...±100 mV范围)
Max。当前输入数量
1(内部分流0.5欧姆,500 mA额定,测量范围2A)
Max。热电偶输入数量
4.
模拟输入精度(单端或差分)
范围:100 MV |错误:+/- 0.1%的阅读+/- 30 uv
