薄煎饼(低调)力传感器
扁平式力传感器的特点是其形状呈扁平状。这些传感器在压缩和张力操作之间有很好的输出对称性。常用于静态疲劳试验。疲劳额定范围从10千牛顿到500千牛顿。所有标准的双向称重传感器都在两种模式下进行校准。
![](/media/24110/fn3000.png?anchor=center&mode=crop&width=600&height=400&quality=80&token=YE8S6omczx)
![ALF225煎饼力传感器| Althen传感器](/media/21273/alf225.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=cUAW1uFRU1)
ALF225煎饼力传感器
用于压缩力测量的超低外形轴向测压元件
测量范围
50KN - 100克
精度(%)
±0.5%的F.S.
输出
毫伏/伏
加载方向
压缩
![ALF252煎饼力传感器|阿琳传感器](/media/21274/alf252.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=q8%2bmFXCMcQ)
ALF252薄煎饼力传感器
用于拉力和压缩力测量的低轮廓轴向测压元件
测量范围
1kN - 10kn.
精度(%)
±0.1%的F.S.
输出
毫伏/伏
加载方向
双向
压缩
紧张
压缩
紧张
![ALF254煎饼力传感器| Althen传感器](/media/21275/alf254.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=bNMqPlaIwE)
ALF254薄煎饼力传感器
剪力腹板结构具有较高的竖向和横向力学刚度
测量范围
25 kn - 200 kn
精度(%)
±0.1%的F.S.
输出
毫伏/伏
加载方向
双向
压缩
紧张
压缩
紧张
![ALF302煎饼力传感器| Althen传感器](/media/21276/alf302.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=cgZdv3lpWD)
ALF302煎饼力传感器
用于压缩力测量的低廓形轴向测压元件
测量范围
5KN - 50KN.
精度(%)
±0.5%的F.S.
输出
毫伏/伏
加载方向
压缩
![ALF306煎饼力传感器| Althen传感器](/media/21277/alf306.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=anW6f83Fym)
ALF306煎饼力传感器
在空间有限的情况下设计用于压缩力测量
测量范围
50N-10kN
精度(%)
±0.3%的F.S.
输出
毫伏/伏
加载方向
压缩
![ALF318煎饼力传感器|阿琳传感器](/media/21278/alf318.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=C1BIdsC8Bz)
ALF318薄煎饼力传感器
在压缩和拉伸操作之间具有良好的输出对称性
测量范围
1kN - 500kn.
精度(%)
±0.1%的F.S.
输出
毫伏/伏
加载方向
双向
压缩
紧张
压缩
紧张
![FMT煎饼力传感器|阿琳传感器](/media/21279/fmt-pancake-force-sensor.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=iKEjornSZK)
FMT煎饼力传感器
非常适合流程行业和测试台申请
测量范围
20 kn - 320 kn
精度(%)
±1%的F.S.
输出
毫伏/伏
加载方向
压缩
![FN2640煎饼力传感器|阿琳传感器](/media/22566/fn2640.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=fe5qcF9IHS)
FN2640煎饼力传感器
专门设计用于监督生产过程
测量范围
100N - 50KN.
精度(%)
±0.1%的F.S.
输出
毫伏/伏
加载方向
压缩
![FN3000煎饼力传感器|阿琳传感器](/media/23262/fn3000-pancake-force-sensor.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=%2fKzpFy8N75)

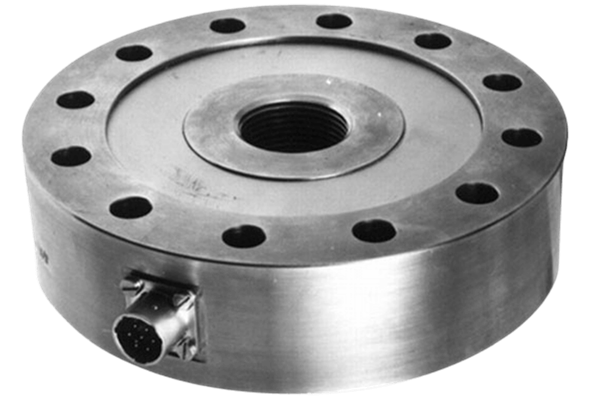

FN3000煎饼力传感器
适合测试平台应用,并在许多恶劣环境中使用,并可为增加保护定制
测量范围
10kn - 1mn.
精度(%)
±0.1%的F.S.
输出
毫伏/伏
0、5 - 4、5 v
模拟(0-10V/4-20mA)
0、5 - 4、5 v
模拟(0-10V/4-20mA)
加载方向
压缩
紧张
紧张
![FN3050煎饼力传感器| Althen传感器](/media/21280/fn3050-pancake-force-sensor.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=pr4UFAPslD)
FN3050煎饼力传感器
它的设计最大限度地减少横向影响
测量范围
100N-20kN
精度(%)
±0.1%的F.S.
输出
毫伏/伏
0、5 - 4、5 v
模拟(0-10V/4-20mA)
0、5 - 4、5 v
模拟(0-10V/4-20mA)
加载方向
压缩
紧张
紧张
![41E煎饼力传感器| Althen传感器](/media/26629/41e_800_800.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=iW3qkAj%2fWh)
41E煎饼力传感器
精密低轮廓称重传感器
测量范围
20 n - 200 kn
精度(%)
0.1%
输出
mV/V输出(标准)4 mA至20 mA和0 Vdc至5 Vdc(可选)输出
加载方向
压缩,紧张
![ADSCK-R系列](/media/27888/dsck_800_800.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=wPaY2rpY5v)
ADSCK-R系列力传感器
压缩和抗凝型低调称重传感器
测量范围
1到20 t
精度(%)
≤0.05%R.O。
输出
3 mv / V±0.3%
加载方向
压缩
紧张
紧张
![ADSCH-R/ADSCHS-R系列](/media/27876/dsch_d_800_800.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=JgTktNuOQk)
ADSCH-R/ADSCHS-R系列力传感器
压缩和抗凝型低调称重传感器
测量范围
1到20 t
精度(%)
≤0.05%R.O。
输出
3.0mV / v±0.2%
加载方向
压缩
紧张
紧张
![ACSDH-R系列](/media/27909/csdh_800_800.png?anchor=center&mode=crop&width=150&height=100&quality=80&token=Ct2EzZedSv)
ACSDH-R系列力传感器
低轮廓压缩剪切型称重传感器
测量范围
30,50,100T
精度(%)
≤0.1%R.O.
输出
3 mv / V±0.3%
加载方向
压缩
紧张
紧张
