MPS4264XX微型压力扫描仪和配件(系列)
设计用于风洞和飞行测试的用法
关于微型压力扫描仪
MPS4264微型压力扫描仪
MPS4000微型压力扫描仪从头开始设计,成为多通道微型压力测量领域的“游戏规则改变者”。Scanivalve花了数年时间开发了一款超出预期的产品,在该产品中,收集高速/高精度数据是至关重要的,并且考虑到了空间限制。MPS扫描仪是一个完整的数据采集系统,只需要一个低电流直流电源(9-36Vdc)和一个以太网连接。它具有非常小的内存占用、TCP/IP连接、IEEE1588支持和大量其他创新特性。整个MPS4264扫描仪是建立在一个全新的超稳定压力传感器。Scanivalve直接与一家领先的压力传感器制造商合作,开发定制的封装解决方案,使我们能够最大限度地提高传感器的稳定性和准确性。

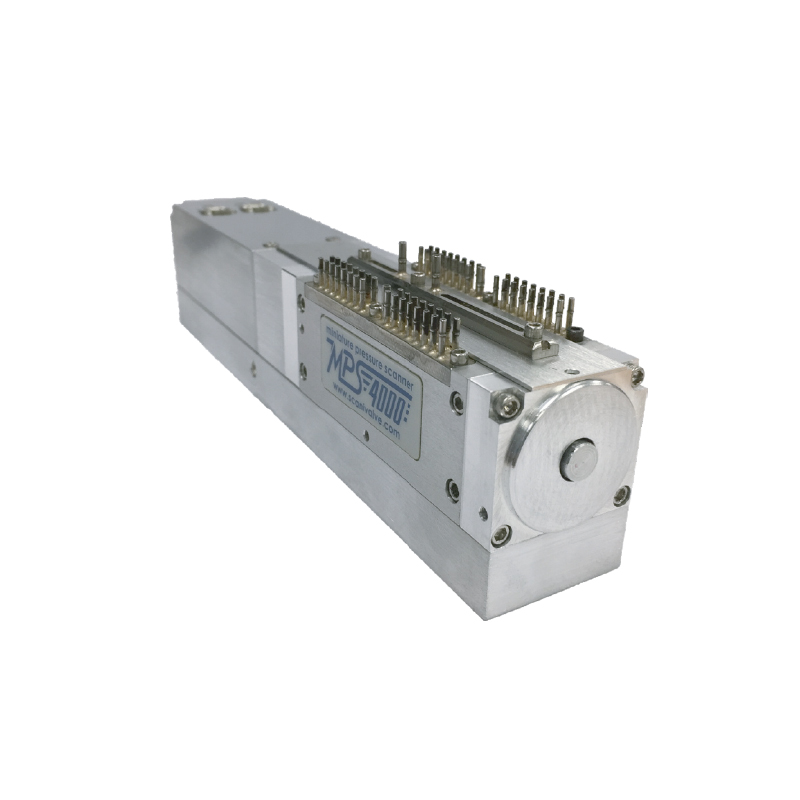

MPS4264(EPX)微型压力扫描仪
全新的第三种阀门配置是电动阀门(EPx)。EPx配置允许使用简单的软件命令改变阀门状态,无需气动控制压力。当气动控制压力不方便或不可能使用时,这种配置是最优的。
主要功能MPS4264
- 集成处理器直接以太网连接
- 新型阀门设计提供“隔离吹扫”功能
- 无与伦比的传感器稳定性的动态零校正
- 标准或“普通PX”阀门控制
- IEEE1588-2008V2 PTP兼容
- 最多2,500个样品/频道/秒钟,“快速模式”,850个样本/通道/第二标准。
- 积分Web服务器
- 简单LabVIEW®集成
申请MPS4264.
- 风洞
- 飞行试验
- 发动机测试
- 空气动力学应用的测试(例如空气流量测量)
- 一般应用

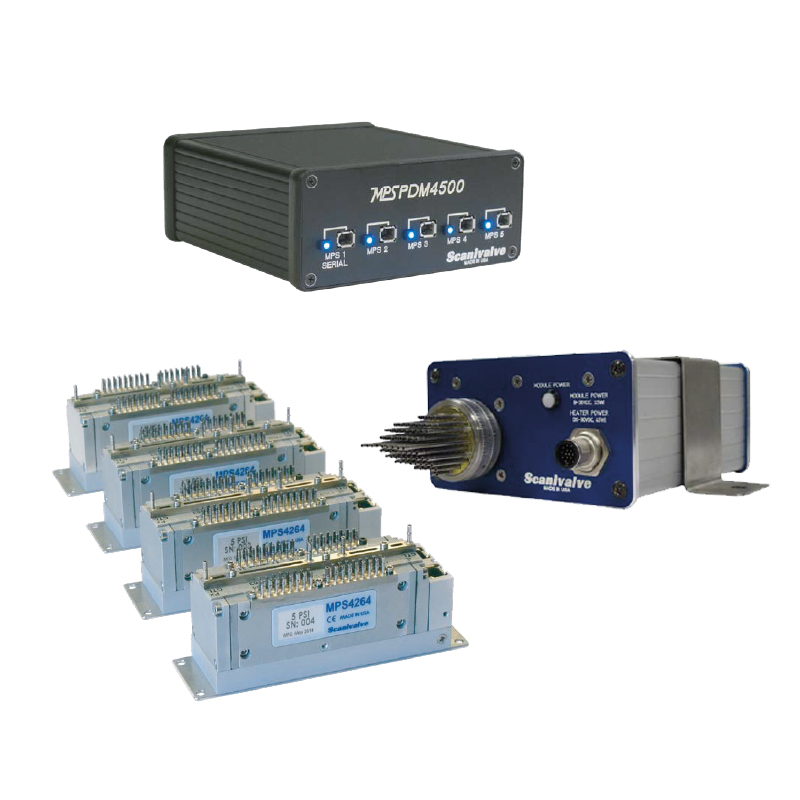

MPS压力扫描仪配件

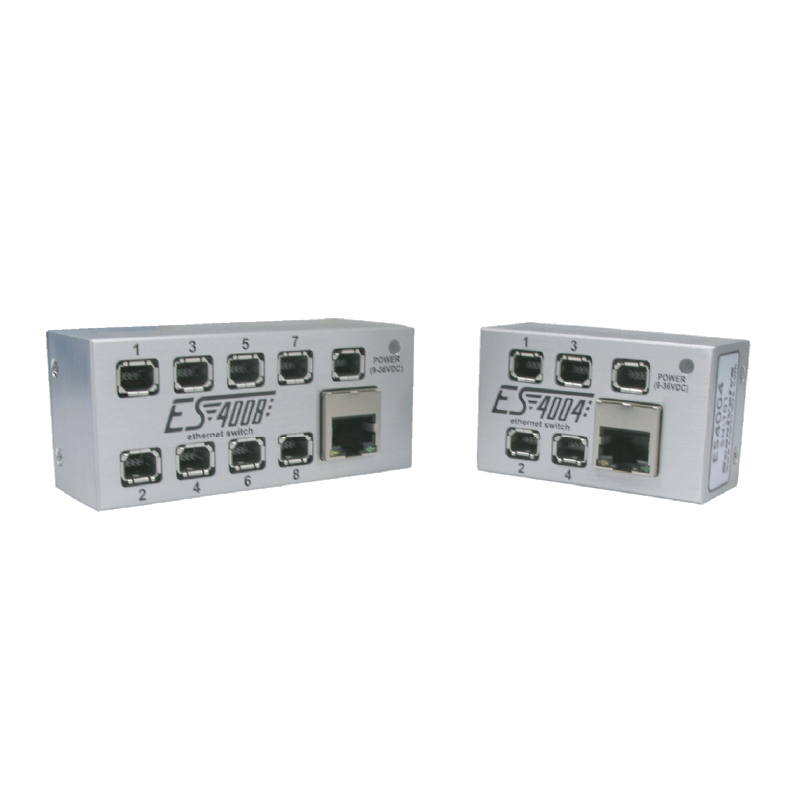

ES4000微型以太网交换机
微型以太网交换机允许从一个主机连接到多个模块。通过利用一个较小的轮廓连接器而不是典型的RJ45;以太网交换机的尺寸大大减小。Scanivalve为这个迷你以太网交换机提供多种布线解决方案。ES4000有4个端口(ES4004)和8个端口(ES4008)配置:
- 4或8个Mini-Con以太网端口
- 单个RJ45到主机连接器
- 崎岖的铝合金外壳

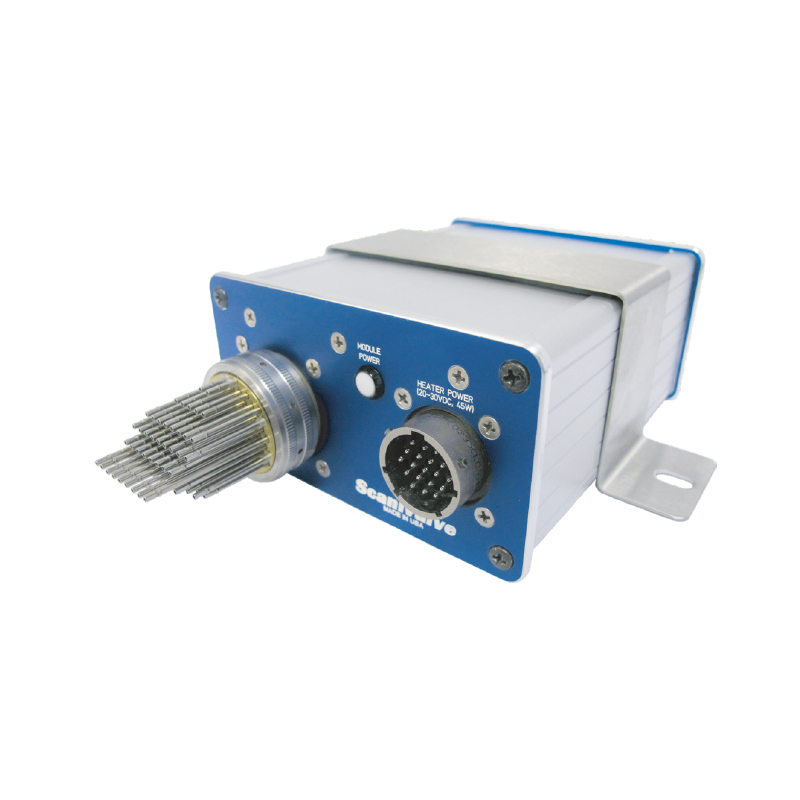

MPSTCU -热控制单元
MPSTCU旨在用于热条件超出标准MPS模块的操作范围(0-70°C)的情况。MPSTCU利用可选的内部加热器电路,为MPS提供稳定的环境,使其能够在更冷的温度下操作。当MPSTCU在60-125°C的温度环境中使用时,可选的冷却试剂盒可用。
热控制单元最常用于飞行测试、汽车测试、风洞测试和发动机测试等温度变化较大的应用场合。数字(MPS4264)和模拟(MPS4164)的气动连接使用相同的70MPS连接器。所有的MPSTCU单元将包括一个坚固的阳极氧化铝外壳,气动连接器和配套的气动连接器,一个电气/数据连接器,和一个带飞线的断开电缆:
- 可用于数字MPS4264 - CPx, NPx,和EPx /模拟MPS4164 - CPx,和NPx
- 可选的冷却试剂盒60至125°C应用/选项加热套件,用于-60°至0°C
- 快速断开电气和气动I / O.
- 崎岖的铝合金外壳
- IP-54评级
额外的配件
- 单电源
- MPSPDM4500 5端口电源
- Px输入头工具包
- CAL和REF头套件
- 议员管道虚拟
- 议员消隐盖
- MPSTCU接线盒
- 气动静态篮子
