MTMS - 移动倾斜度监控系统(NSS1-IP-24E-Z0020)
工业检测和显示测量物体的静态倾斜角变化
关于MTMS - 移动倾斜监测系统

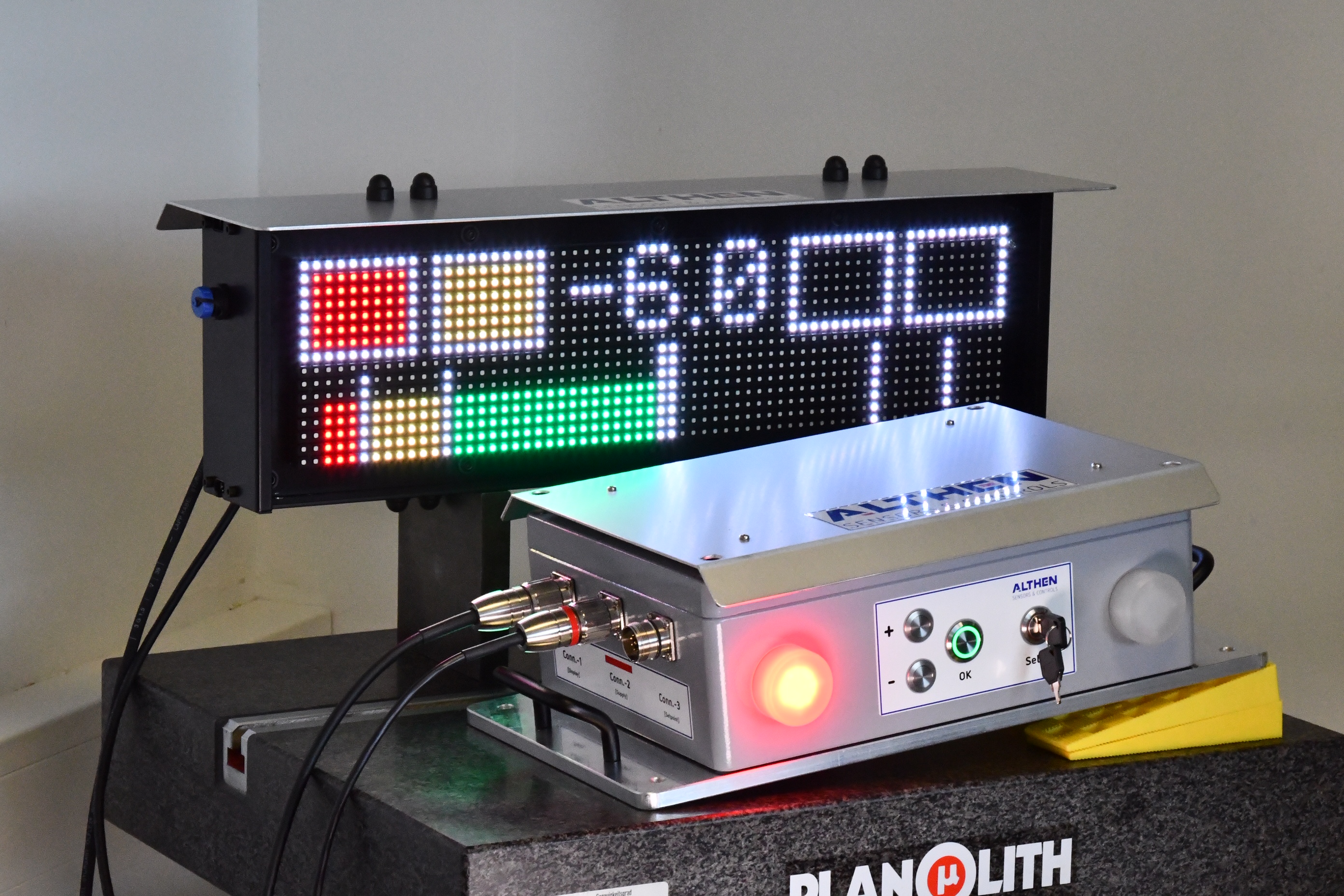

倾斜度监测系统包括在坚固的铝壳中的测量单元和大型远程LED显示器,其可以从高达20米的距离观察。它专为工业采集和显示了监测测量对象的倾斜角度的准静态变化。
该系统能够在与水平相对于水平的测量范围内用MEMS精密传感器测量倾斜角度。另外,可以在远程LED显示器上监视和可视化倾角。

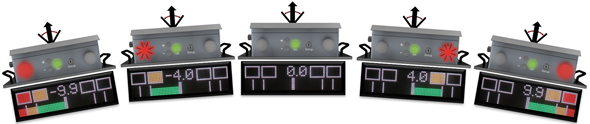

目前测量值以数字方式显示,以及颜色分级曲柄的形式。可以确定对象的零位置并将其存储在安全的操作菜单中。
用户可以通过每个电压自由切换接触来编程2限制值切换点并通过一个电压自由切换接触连接。开关点和开关状态也显示在LED显示屏上。此外,LED显示器具有自动亮度控制,具体取决于环境的周围光。
主要特征
- 带坚固的压铸铝壳的测量单元
- 大型LED显示屏(数字/条形图)
- 测量范围:+/- 10°
- 解析:0.1°
- 2可编程限制值切换点
- 自动亮度控制
应用程序

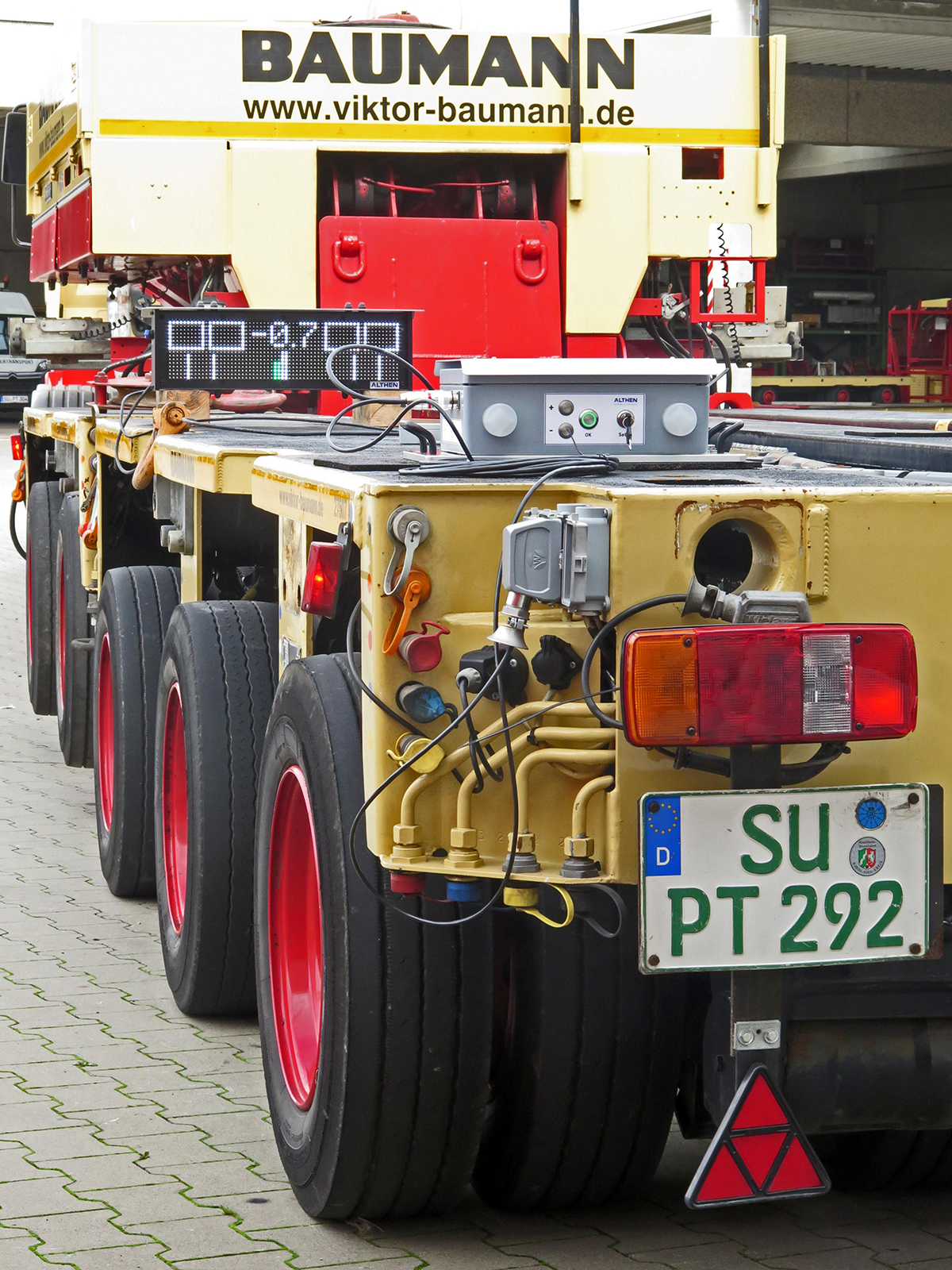

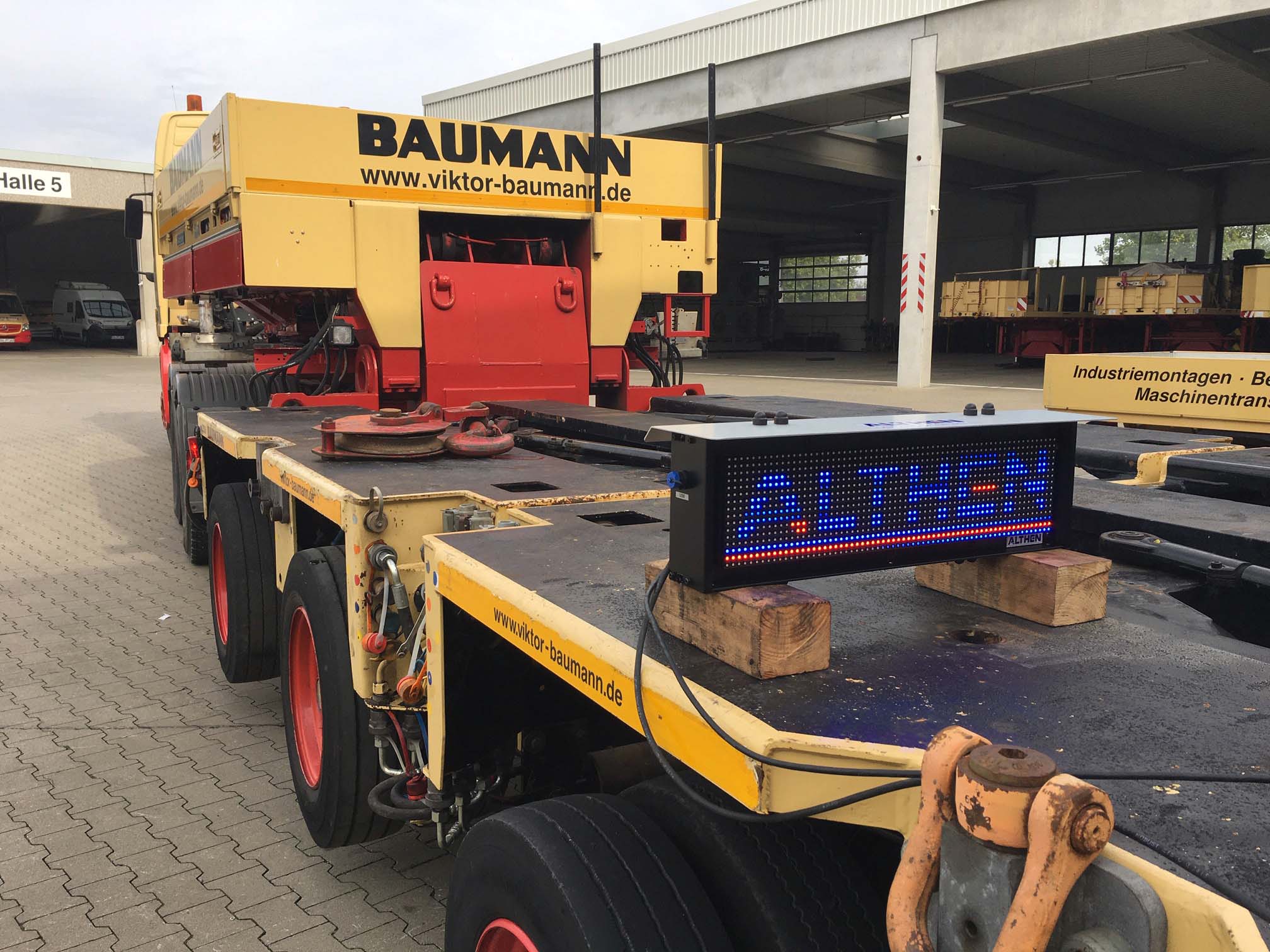

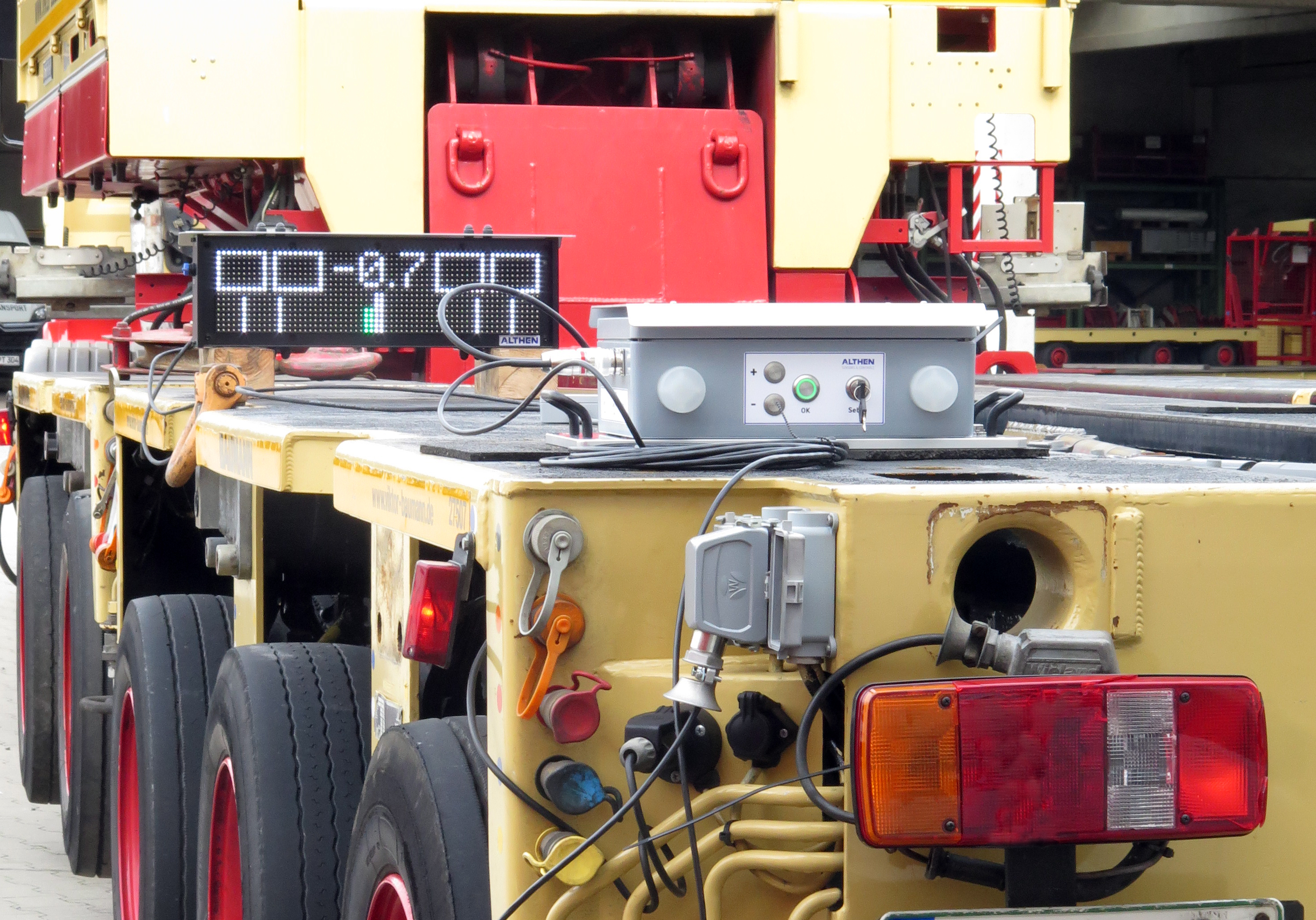

- 重载运输
- 监测船舶脚跟(本系统的特殊选择)
规格
电源电压
24 VDC(20 ... 28 VDC)
电力消耗
典型。40W(最大80 W)
测量范围
+/- 10°
决议
0.1°
开关触点的最大负载能力
1 a / 30 VDC
可编程序的限制
2个PC(+/- SP1,+/- SP2)
温度(操作)
-20°C ... +40°C
